Číslo produktu / Název zboží: | ||||
---|---|---|---|---|
|
215 U profil 100 S235JR |
Cena 346,00 Kč | ||
|
216 U profil 120 S235JR |
Cena 433,00 Kč | ||
|
217 U profil 140 S235JR |
Cena 514,00 Kč | ||
|
218 U profil 160 S235JR |
Cena 602,00 Kč | ||
|
219 U profil 180 S235JR |
Cena 717,00 Kč | ||
|
220 U profil 200 S235JR |
Cena 820,00 Kč | ||
|
221 U profil 220 S235JR |
Cena 948,00 Kč | ||
|
222 U profil 240 S235JR |
Cena 1 066,00 Kč |
Řešíte jak materiál budete řezat? Tuto starost Vám ušetříme. U profily Vám nařežeme na délku, kterou potřebujete.U profily - ceník řezání. |
U profily jsou standardně v délce 12 m. Do "nákupního košíku" přidejte potřebný počet metrů, tzn. např. U profil 160 = 6m. Při dokončení objednávky uveďte do poznámky počet kusů a jejich délku, na kterou si je přejete nařezat. Např. U profil 200 = 3x2m.

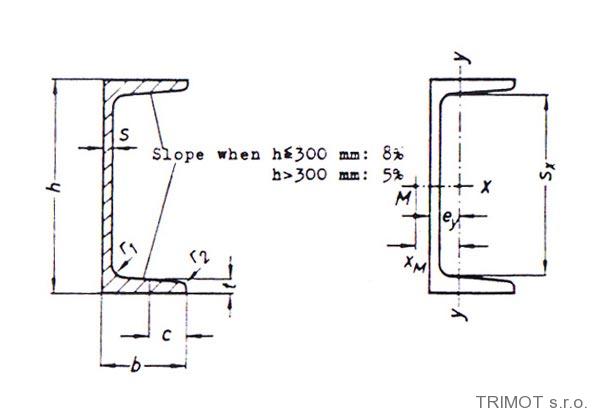

Označení U | 65 | |
Šířka průřezu | b | 42 mm |
Výška průřezu | h | 65 mm |
Tloušťka stojiny | s | 5,5 mm |
Tloušťka příruby | t | 7,5 mm |
Plocha průřezu | F | 9,03 cm2 |
Plocha povrchu | U | 0,273 m2/m |
Hmotnost | 7,09 kg/m | |
Mezní úchylka s | ±0,5 mm | |
Mezní úchylka b | ±1,5 mm | |
Mezní úchylka h | ±1,5 mm | |
Mezní úchylka t | -0,5 mm | |
Moment setrvačnosti k ose ohybu x | Ix | 57,5 cm4 |
Moment setrvačnosti k ose ohybu y | Iy | 14,1 cm4 |
Vzdálenost středu M od osy y-y | xM | 2,60 cm |
Poloměr vnitřního zaoblení | r1 | 7,5 mm |
Poloměr zaoblení příruby | r2 | 4 mm |
Sklon | 8 % | |
Rameno vnitřních sil | sx | - cm |
Průřezový modul k ose ohybu x | Wx | 17,7 cm3 |
Poloměr setrvačnosti k ose ohybu x | ix | 2,52 cm |
Poloměr setrvačnosti k ose ohybu y | iy | 1,25 cm |
Průřezový modul k ose ohybu y | Wy | 5,07 cm3 |
Statický moment poloviny průřezu | Sx | - cm3 |
Vzdálenost osy y-y od vnější hrany stojiny | e | 1,42 cm |
