Číslo produktu / Název zboží: | ||||
---|---|---|---|---|
|
217 U profil 140 S235JR |
Cena 514,00 Kč | ||
|
218 U profil 160 S235JR |
Cena 602,00 Kč | ||
|
219 U profil 180 S235JR |
Cena 717,00 Kč | ||
|
220 U profil 200 S235JR |
Cena 820,00 Kč | ||
|
221 U profil 220 S235JR |
Cena 948,00 Kč | ||
|
222 U profil 240 S235JR |
Cena 1 066,00 Kč | ||
|
223 U profil 260 S235JR |
Cena 1 212,00 Kč |
Řešíte jak materiál budete řezat? Tuto starost Vám ušetříme. U profily Vám nařežeme na délku, kterou potřebujete.U profily - ceník řezání. |
U profily jsou standardně v délce 12 m. Do "nákupního košíku" přidejte potřebný počet metrů, tzn. např. U profil 160 = 6m. Při dokončení objednávky uveďte do poznámky počet kusů a jejich délku, na kterou si je přejete nařezat. Např. U profil 200 = 3x2m.

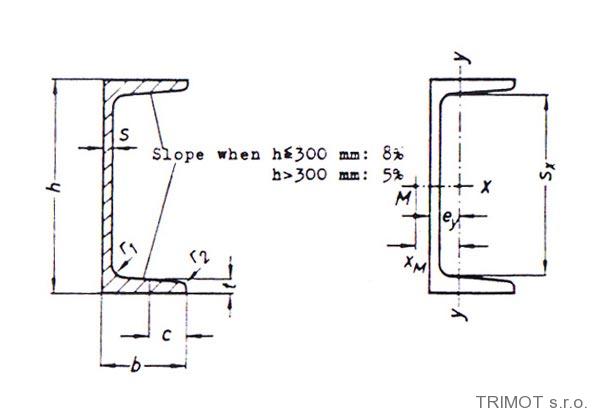

Označení U | 300 | |
Šířka průřezu | b | 100 mm |
Výška průřezu | h | 300 mm |
Tloušťka stojiny | s | 10 mm |
Tloušťka příruby | t | 16 mm |
Plocha průřezu | F | 58,8 cm2 |
Plocha povrchu | U | 0,950 m2/m |
Hmotnost | 46,20 kg/m | |
Mezní úchylka s | ±0,5 mm | |
Mezní úchylka b | ±2,0 mm | |
Mezní úchylka h | ±3,0 mm | |
Mezní úchylka t | -1,5 mm | |
Moment setrvačnosti k ose ohybu x | Ix | 8030 cm4 |
Moment setrvačnosti k ose ohybu y | Iy | 495 cm4 |
Vzdálenost středu M od osy y-y | xM | 5,41 cm |
Poloměr vnitřního zaoblení | r1 | 16 mm |
Poloměr zaoblení příruby | r2 | 8 mm |
Sklon | 8 % | |
Rameno vnitřních sil | sx | 25,4 cm |
Průřezový modul k ose ohybu x | Wx | 535 cm3 |
Poloměr setrvačnosti k ose ohybu x | ix | 11,70 cm |
Poloměr setrvačnosti k ose ohybu y | iy | 2,90 cm |
Průřezový modul k ose ohybu y | Wy | 67,8 cm3 |
Statický moment poloviny průřezu | Sx | 316 cm3 |
Vzdálenost osy y-y od vnější hrany stojiny | e | 2,70 cm |
