Úhelník - L profil černý 35x35x4

Popis produktu

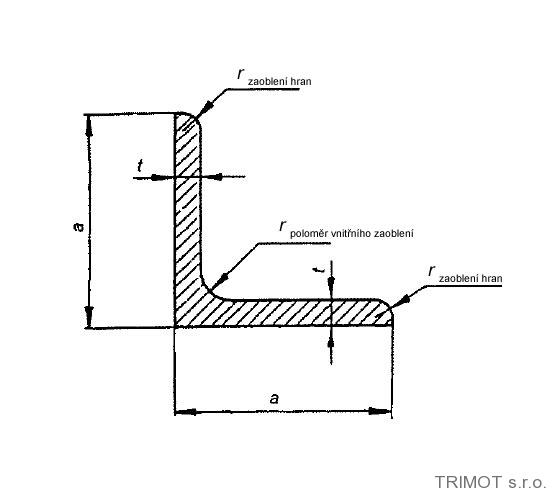

Šířka ramene	a	35 mm
Tloušťka ramen	t	4 mm
Hmotnost		2,09 kg/m
Plocha průřezu		2,67 cm2
Mezní úchylka t		±0,50 mm
Mezní úchylka a		±1,0 mm
Tolerance kolmosti		1,0 mm
Tolerance přímosti q		6 mm na 1500 mm, celkově 0,4 % L
Poloměr setrvačnosti k ose ohybu x	rx	1,05 cm
Poloměr setrvačnosti k ose ohybu y	ry	1,05 cm
Moment setrvačnosti k ose ohybu x	Ix	2,95 cm4
Moment setrvačnosti k ose ohybu y	Iy	2,95 cm4
Poloměr vnitřního zaoblení	rvnitřního zaoblení	5 mm
Vzdálenost osy	cx = cy	1,00 cm
Vzdálenost osy	cu	2,47 cm
Vzdálenost osy	cv	1,42 cm
Průřezový modul k ose ohybu x	Zx	1,18 cm3
Průřezový modul k ose ohybu y	Zy	1,18 cm3
Průřezový modul k ose ohybu v	Zv	0,865 cm3
Moment setrvačnosti k ose ohybu u	Iu	4,68 cm4
Moment setrvačnosti k ose ohybu v	Iv	1,23 cm4
Poloměr setrvačnosti k ose ohybu u	ru	1,32 cm
Poloměr setrvačnosti k ose ohybu v	rv	0,678 cm
