Úvod »Tyče - L profily» Úhelník - L profil černý 40x20x4
Úhelník - L profil černý 40x20x4
Varianty tohoto výrobku
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
117 Úhelník - L profil černý 40x25x4 |
Cena 68,00 Kč | ||
|
107 Úhelník - L profil černý 40x40x3 |
Cena 65,00 Kč | ||
|
106 Úhelník - L profil černý 40x40x4 |
Cena 85,00 Kč | ||
|
108 Úhelník - L profil černý 40x40x5 |
Cena 105,00 Kč | ||
|
118 Úhelník - L profil černý 50x30x5 |
Cena 85,00 Kč | ||
|
110 Úhelník - L profil černý 50x50x4 |
Cena 108,00 Kč | ||
|
109 Úhelník - L profil černý 50x50x5 |
Cena 135,00 Kč | ||
|
119 Úhelník - L profil černý 60x40x5 |
Cena 132,00 Kč |

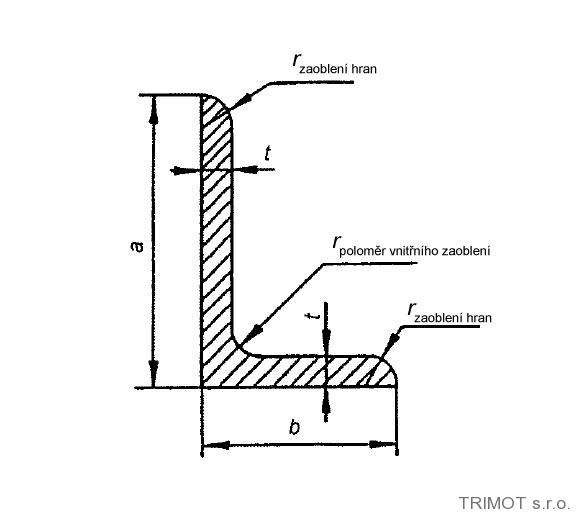

Popis produktu
| Tloušťka ramen | t | 4 mm |
| Šířka většího ramene | a | 40 mm |
| Šířka menšího ramene | b | 20 mm |
| Plocha průřezu | 2,26 cm2 | |
| Hmotnost | 1,77 kg/m | |
| Tolerance přímosti q | 6 mm na 1500 mm, celkově 0,4 % L | |
| Mezní úchylka b | ±1,0 mm | |
| Mezní úchylka t | ±0,50 mm | |
| Mezní úchylka a | ±1,0 mm | |
| Tolerance kolmosti | 1,0 mm | |
| Poloměr setrvačnosti k ose ohybu x | rx | 1,26 cm |
| Poloměr setrvačnosti k ose ohybu y | ry | 0,514 cm |
| Vzdálenost osy | cx | 1,47 cm |
| Vzdálenost osy | cy | 0,480 cm |
| Sklon osy v | tg d | 0,252 |
| Moment setrvačnosti k ose ohybu x | Ix | 3,59 cm4 |
| Moment setrvačnosti k ose ohybu y | Iy | 0,600 cm4 |
| Poloměr vnitřního zaoblení | rvnitřního zaoblení | 4 mm |
| Vzdálenost osy | cu | 2,58 cm |
| Vzdálenost osy | cv | 1,17 cm |
| Průřezový modul k ose ohybu x | Zx | 1,42 cm3 |
| Průřezový modul k ose ohybu y | Zy | 0,393 cm3 |
| Moment setrvačnosti k ose ohybu u | Iu | 3,80 cm4 |
| Moment setrvačnosti k ose ohybu v | Iv | 0,393 cm4 |
| Poloměr setrvačnosti k ose ohybu u | ru | 1,30 cm |
| Poloměr setrvačnosti k ose ohybu v | rv | 0,417 cm |
