Úvod »Tyče - L profily» Úhelník - L profil černý 50x50x5
Úhelník - L profil černý 50x50x5
Varianty tohoto výrobku
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
110 Úhelník - L profil černý 50x50x4 |
Cena 108,00 Kč | ||
|
118 Úhelník - L profil černý 50x30x5 |
Cena 85,00 Kč | ||
|
119 Úhelník - L profil černý 60x40x5 |
Cena 132,00 Kč | ||
|
111 Úhelník - L profil černý 60x60x5 |
Cena 161,00 Kč | ||
|
112 Úhelník - L profil černý 70x70x6 |
Cena 225,00 Kč | ||
|
121 Úhelník - L profil černý 80x60x6 |
Cena 440,00 Kč | ||
|
114 Úhelník - L profil černý 80x80x6 |
Cena 224,00 Kč | ||
|
122 Úhelník - L profil černý 90x60x8 |
Cena 316,00 Kč |

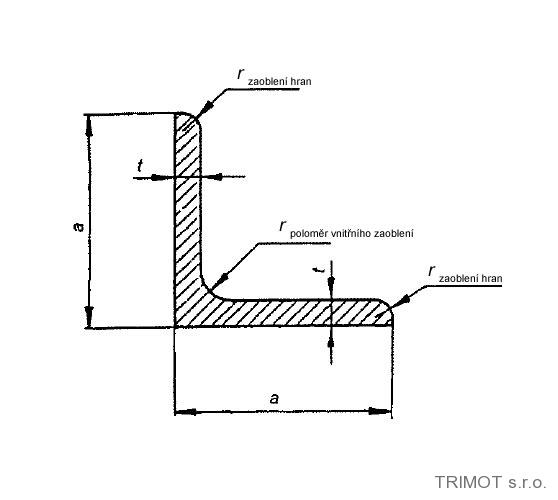

Popis produktu
| Šířka ramene | a | 50 mm |
| Tloušťka ramen | t | 5 mm |
| Hmotnost | 3,77 kg/m | |
| Plocha průřezu | 4,80 cm2 | |
| Mezní úchylka t | ±0,50 mm | |
| Mezní úchylka a | ±1,0 mm | |
| Tolerance kolmosti | 1,0 mm | |
| Tolerance přímosti q | 6 mm na 1500 mm, celkově 0,4 % L | |
| Poloměr setrvačnosti k ose ohybu x | rx | 1,51 cm |
| Poloměr setrvačnosti k ose ohybu y | ry | 1,51 cm |
| Moment setrvačnosti k ose ohybu x | Ix | 11,0 cm4 |
| Moment setrvačnosti k ose ohybu y | Iy | 11,0 cm4 |
| Poloměr vnitřního zaoblení | rvnitřního zaoblení | 7 mm |
| Vzdálenost osy | cx = cy | 1,40 cm |
| Vzdálenost osy | cu | 3,54 cm |
| Vzdálenost osy | cv | 1,99 cm |
| Průřezový modul k ose ohybu x | Zx | 3,05 cm3 |
| Průřezový modul k ose ohybu y | Zy | 3,05 cm3 |
| Průřezový modul k ose ohybu v | Zv | 2,29 cm3 |
| Moment setrvačnosti k ose ohybu u | Iu | 17,4 cm4 |
| Moment setrvačnosti k ose ohybu v | Iv | 4,55 cm4 |
| Poloměr setrvačnosti k ose ohybu u | ru | 1,90 cm |
| Poloměr setrvačnosti k ose ohybu v | rv | 0,973 cm |
