Úvod »Tyče - L profily» Úhelník - L profil černý 60x60x5
Úhelník - L profil černý 60x60x5
Varianty tohoto výrobku
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
118 Úhelník - L profil černý 50x30x5 |
Cena 85,00 Kč | ||
|
110 Úhelník - L profil černý 50x50x4 |
Cena 108,00 Kč | ||
|
109 Úhelník - L profil černý 50x50x5 |
Cena 135,00 Kč | ||
|
119 Úhelník - L profil černý 60x40x5 |
Cena 132,00 Kč | ||
|
112 Úhelník - L profil černý 70x70x6 |
Cena 225,00 Kč | ||
|
121 Úhelník - L profil černý 80x60x6 |
Cena 440,00 Kč | ||
|
114 Úhelník - L profil černý 80x80x6 |
Cena 224,00 Kč | ||
|
122 Úhelník - L profil černý 90x60x8 |
Cena 316,00 Kč |

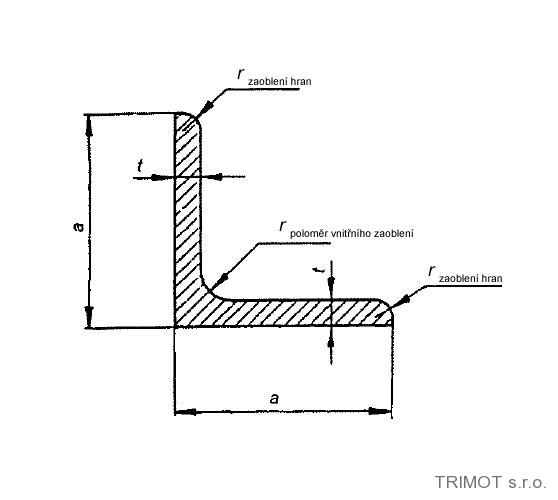

Popis produktu
| Šířka ramene | a | 60 mm |
| Tloušťka ramen | t | 5 mm |
| Hmotnost | 4,57 kg/m | |
| Plocha průřezu | 5,82 cm2 | |
| Mezní úchylka t | ±0,50 mm | |
| Mezní úchylka a | ±2,0 mm | |
| Tolerance kolmosti | 1,0 mm | |
| Tolerance přímosti q | 6 mm na 1500 mm, celkově 0,4 % L | |
| Poloměr setrvačnosti k ose ohybu x | rx | 1,82 cm |
| Poloměr setrvačnosti k ose ohybu y | ry | 1,82 cm |
| Moment setrvačnosti k ose ohybu x | Ix | 19,4 cm4 |
| Moment setrvačnosti k ose ohybu y | Iy | 19,4 cm4 |
| Poloměr vnitřního zaoblení | rvnitřního zaoblení | 8 mm |
| Vzdálenost osy | cx = cy | 1,64 cm |
| Vzdálenost osy | cu | 4,24 cm |
| Vzdálenost osy | cv | 2,32 cm |
| Průřezový modul k ose ohybu x | Zx | 4,45 cm3 |
| Průřezový modul k ose ohybu y | Zy | 4,45 cm3 |
| Průřezový modul k ose ohybu v | Zv | 3,46 cm3 |
| Moment setrvačnosti k ose ohybu u | Iu | 30,7 cm4 |
| Moment setrvačnosti k ose ohybu v | Iv | 8,03 cm4 |
| Poloměr setrvačnosti k ose ohybu u | ru | 2,30 cm |
| Poloměr setrvačnosti k ose ohybu v | rv | 1,17 cm |
