Úvod »Tyče - L profily» Úhelník - L profil černý 90x60x8
Úhelník - L profil černý 90x60x8
Varianty tohoto výrobku
| Číslo produktu / Název zboží: | ||||
|---|---|---|---|---|
|
118 Úhelník - L profil černý 50x30x5 |
Cena 85,00 Kč | ||
|
110 Úhelník - L profil černý 50x50x4 |
Cena 108,00 Kč | ||
|
109 Úhelník - L profil černý 50x50x5 |
Cena 135,00 Kč | ||
|
119 Úhelník - L profil černý 60x40x5 |
Cena 132,00 Kč | ||
|
111 Úhelník - L profil černý 60x60x5 |
Cena 161,00 Kč | ||
|
112 Úhelník - L profil černý 70x70x6 |
Cena 225,00 Kč | ||
|
121 Úhelník - L profil černý 80x60x6 |
Cena 440,00 Kč | ||
|
114 Úhelník - L profil černý 80x80x6 |
Cena 224,00 Kč |

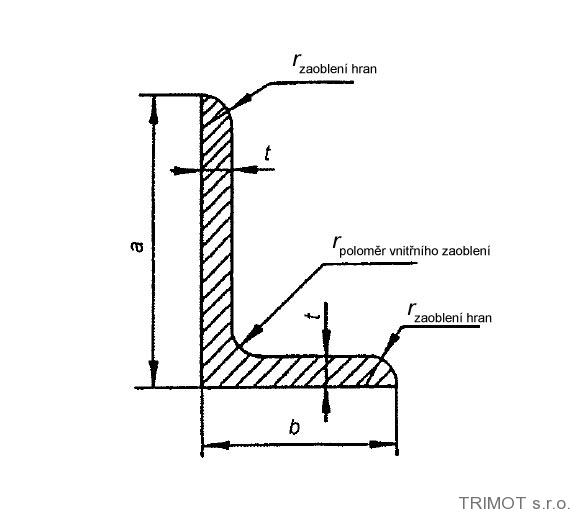

Popis produktu
| Šířka většího ramene | a | 90 mm |
| Šířka menšího ramene | b | 60 mm |
| Tloušťka ramen | s | 8 mm |
| Plocha průřezu | 11,40 cm2 | |
| Hmotnost | 8,96 kg/m | |
| Plocha povrchu | U | 0,294 m2/m |
| Mezní úchylka b | ±2,0 mm | |
| Mezní úchylka a | ±2,0 mm | |
| Mezní úchylka s | ±0,75 mm | |
| Průřezový modul k ose ohybu x | Wx | 15,4 cm3 |
| Poloměr setrvačnosti k ose ohybu x | ix | 2,85 cm |
| Poloměr setrvačnosti k ose ohybu y | iy | 1,70 cm |
| Průřezový modul k ose ohybu y | Wy | 7,31 cm3 |
| Vzdálenost těžiště od vnějších hran ramen | ex | 2,97 cm |
| Vzdálenost těžiště od vnějších hran ramen | ey | 1,49 cm |
| Vzdálenost krajních bodů ramen od centrální osy | w1 | 6,11 cm |
| Vzdálenost krajních bodů ramen od centrální osy | w2 | 4,54 cm |
| Vzdálenost od centrální osy | v1 | 2,56 cm |
| Vzdálenost od centrální osy | v2 | 3,15 cm |
| Vzdálenost od centrální osy | v3 | 1,69 cm |
| Moment setrvačnosti k ose ohybu x | Ix | 92,5 cm4 |
| Moment setrvačnosti k ose ohybu y | Iy | 33,0 cm4 |
| Poloměr vnitřního zaoblení | r1 | 7 mm |
| Poloměr zaoblení ramene | r2 | 3,5 mm |
