Úhelník - L profil černý 30x30x4

Popis produktu

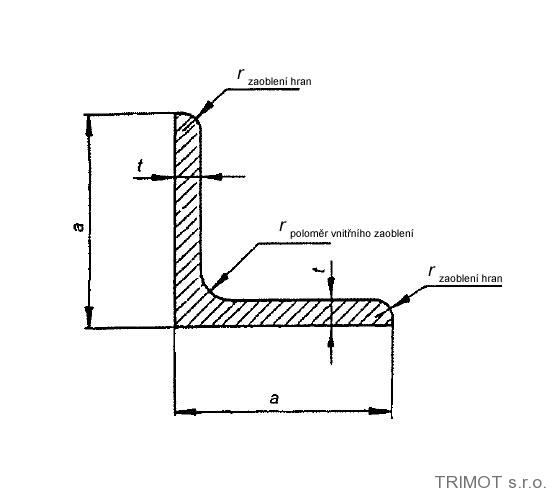

Šířka ramene	a	30 mm
Tloušťka ramen	t	4 mm
Hmotnost		1,78 kg/m
Plocha průřezu		2,27 cm2
Mezní úchylka t		±0,50 mm
Mezní úchylka a		±1,0 mm
Tolerance kolmosti		1,0 mm
Tolerance přímosti q		6 mm na 1500 mm, celkově 0,4 % L
Poloměr setrvačnosti k ose ohybu x	rx	0,892 cm
Poloměr setrvačnosti k ose ohybu y	ry	0,892 cm
Moment setrvačnosti k ose ohybu x	Ix	1,80 cm4
Moment setrvačnosti k ose ohybu y	Iy	1,80 cm4
Poloměr vnitřního zaoblení	rvnitřního zaoblení	5 mm
Vzdálenost osy	cx = cy	0,878 cm
Vzdálenost osy	cu	2,12 cm
Vzdálenost osy	cv	1,24 cm
Průřezový modul k ose ohybu x	Zx	0,850 cm3
Průřezový modul k ose ohybu y	Zy	0,850 cm3
Průřezový modul k ose ohybu v	Zv	0,607 cm3
Moment setrvačnosti k ose ohybu u	Iu	2,85 cm4
Moment setrvačnosti k ose ohybu v	Iv	0,754 cm4
Poloměr setrvačnosti k ose ohybu u	ru	1,12 cm
Poloměr setrvačnosti k ose ohybu v	rv	0,577 cm
